LAPISAN - LAPISAN PROTOKOL
Pada tahun 70-an Department of Defence(DoD) di Amerika Serikat memelopori pengembangan protokol jaringan komputer yang sama sekali tidak terikat pada jenis komputer maupun media yang digunakan. Protokol yang dikembangkan diberi nama InterNet Protokol dan Transmission Control Protokol atau biasa disingkat TCP/IP. Berbagai protokol tambahan kemudian dikembangkan untuk mengatasi jaringan TCP/IP. Jaringan komputer yang menggunakan TCP/IP kini lebih dikenal sebagai jaringan Internet.
Secara umum lapisan protokol dalam jaringan dapat dibagi menjadi atas tujuh
lapisan/layer. Lapisan ini biasa juga disebut sebagai lapisan model OSI, seperti pada
gambar berikut ini:
•Application Layer : menyediakan layanan untuk aplikasi misalnya transfer file, email, akses suatu komputer atau layanan.
•Presentation Layer : bertanggung jawab untuk menyandikan informasi. Lapisan ini membuat dua host dapat berkomunikasi.
•Session Layer : membuat sesi untuk proses dan mengakhiri sesi tersebut. Contohnya jika ada login secara interaktif maka sesi dimulai dan kemudian jika ada permintaan log off maka sesi berakhir. Lapisan ini juga menghubungkan lagi jika sesi login terganggu sehingga terputus.
•Transport Layer : lapisan ini mengatur pengiriman pesan dari hos-host di jaringan. Pertama data dibagi-bagi menjadi paket-paket sebelum pengiriman dan kemudian penerima akan menggabungkan paket-paket tersebut menjadi data utuh kembali. Lapisan ini juga memastikan bahwa pengiriman data bebas kesalahan dan kehilangan paket data.
•Network Layer : lapisan bertanggung jawab untuk menerjemahkan alamat logis jaringan ke alamat fisik jaringan. Lapisan ini juga member identitas alamat, jalur perjalanan pengiriman data, dan mengatur masalah jaringan misalnya pengiriman paket-paket data.
•Data Link Layer :lapisan data link mengendalikan kesalahan antara dua komputer yang berkomunikasi lewat lapisan physical. Data link biasanya digunakan oleh hub dan switch.

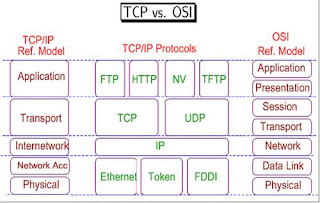

•Physical Layer : lapisan physical mengatur pengiriman data berupa bit lewat kabel. Lapisan ini berkaitan langsung dengan perangkat keras seperti kabel, dan kartu jaringan (LAN CARD). Selain referensi model arsitektur protokol OSI, ada model arsitektur protokol yang umum digunakan yaitu TCP/IP (Transfer Control Protokol/Internet Protocol). Arsitektur TCP/IP lebih sederhana dari pada tumpukan protokol OSI, yaitu berjumlah 5 lapisan protokol. Jika diperhatikan pada Gambar Perbandingan TCP/IP dan OSI, ada beberapa lapisan pada model OSI yang dijadikan satu pada arsitektur TCP/IP. Gambar tersebut juga menjelaskan protokol-protokol apa saja yang digunakan pada setiap lapisan di TCP/IP model. Beberapa protokol yang banyak dikenal adalah FTP (File Transfer Protocol) yang digunakan pada saat pengiriman file. HTTP merupakan protokol yang dikenal baik karena banyak digunakan untuk mengakses halaman-halaman web di Internet.
Masing masing lapisan/layer mempunyai fungsi masing-masing tergantung antara satu dengan yang lainnya serta mempunyai protokol-protokol yang bekerja pada layer tertentu. Hanya saja lapisan model OSI ini tidak menjelaskan bagaimana protokolprotokol yang ada pada layer tersebut, tetapi hanya menjelaskan fungsi dari layer-layer tersebut.
Sedangkan model yang menjelaskan fungsi dari protokol-protokol itu sendiri ada dalam
model TCP/IP, seperti pada gambar berikut ini:
Berikut penjelasan lapisan layanan pada TCP/IP:
Lapian Application, menyediakan komunikasi antar proses atau aplikasi pada host yang berjauhan namun terhubung pada jaringan.
Lapisan Transport (End-to-End), menyediakan layanan transfer end-toend. Lapisan ini juga termasuk mekanisme untuk menjamin kehandalan transmisi datanya. Layanan ini tentu saja akan menyembunyikan segala hal yang terlalu detail untuk lapisan di atasnya.
Lapisan Internetwork, fokus pada pemilihan jalur (routing) data dari host sumber ke host tujuan yang melewati satu atau lebih jaringan yang berbeda dengan menggunakan router.
Layanan Network Access/Data link, mendefinisikan antarmuka logika antara sistem dan jaringan.
Lapisan Physical, mendefinisikan karakteristik dari media transmisi, pensinyalan dan skema pengkodean sinyal
TCP/IP sendiri dikembangkan sebelum model OSI ada. Tetapi lapisan-lapisan pada TCP/IP tidak seluruhnya sama dengan lapisan-lapisan OSI. Protokol TCP/IP terdiri atas empat lapisan saja, Network Access, Internet, Transport, dan Application. Pada TCP/IP ini mencakup 3 lapisan OSI teratas, yakni Application, Presentation, dan Session, serta mencakup 2 lapisan OSI terbawah, yakni Data Link dan Physical.
Network Access(Physical dan Data link layer pada model OSI)
Pada lapisan ini TCP/IP tidak mendefinisikan protokol yang spesifik. Artinya TCP/IP mendukung semua standar dan proprietary protokol lain. Adapun beberapa protokol – protokol pada model OSI adalah sebagai berikut :
• PPP(Point to Point Protokol) merupakan protokol yang digunakan untuk Point to Point pada suatu network.
• SLIP(Serial Line Interenet Protokol) merupakan protokol yang digunakan untuk sambungan serial.
dan beberapa protokol lainnya lagi.
Internet Layer(Network layer pada model OSI)
Pada lapisan ini TCP/IP mendukung IP dan didukung oleh protokol-protokol lainnya, yakni sebagai berikut:
• IP (Internetworking Protocol) merupakan sebuah mekanisme transmisi yang digunakan oleh TCP/IP. IP disebut juga unreliable dan connectionless datagram protocol-a best effort delivery service. IP mentransportasikan data dalam paket-paket yang disebut datagram.
• ARP (Address Resolution Protocol) merupakan protokol yang digunakan untuk menyesuaikan/mengetahui alamat IP berdasarkan alamat fisik(Physical Address) dari sebuah komputer.
• RARP (Reverse Address Resolution Protocol) merupakan kebalikan dari ARP(Address Resolution Protokol) yakni mengetahui physical address melalui alamat IP.
• ICMP (Internet Control Message Protocol) merupakan sebuah mekanisme yang digunakan oleh sejumlah host dan gateway untuk mengirim notifikasi datagram yang mengalami masalah kepada host pengirim.
• IGMP (Internet Group Message Protocol)
• digunakan untuk memfasilitasi transmisi message yang simultan kepada kelompok/group penerima.
Transport Layer( Transpot layer pada model OSI)
Terdapat 2 protokol utama pada layer ini, yakni:
• TCP (Transmission Control Protocol) TCP menyediakan layanan penuh lapisan transport untuk aplikasi. TCP juga dapat dikatakan protokol transport untuk steram yang realiable. Dalam konteks ini artinya TCP bermakna connection-oriented, dengan kata lain: koneksi end to end harus dibangun dulu di kedua ujung terminal sebelum kedua ujung terminal mengirimkan data. UDP (User Datagram Protocol) UDP merupakan protokol connectionless dan process-to-process yang menambahkan hanya alamat port, cheksum error control, dan panjang iformasi data dari lapisan di atasnya.
Application Layer (Application, Presentation, dan Session pada model OSI)
Terdapat berbagai macam protokol pada layer ini, yakni:
• HTTP (Hyper Text Transfer Protocol) Merupakan protokol yang digunakan untuk transfer sebuah web dari sebuah web server menuju web client melalui web browser, HTTP mempunyai suatu metode untuk mengamankan sebuah URL pada protokol ini, yakni HTTPS (HyperText Transfer Protocol over Secure Socket Layer). HTTPS bukan merupakan protokol.
• DNS (Domain Name System) Merupakan protokol yang digunakan memberikan suatu nama domain pada sebuah alamat IP agar lebih mudah diingat.
• DHCP (Dynamic Host Configuration Protocol) Merupakan protokol yang digunakan untuk distribusi IP pada suatu jaringan dengan jumlah IP terbatas pada network yang akan digunakan.
• FTP (File Transfer Protocol) Adalah protokol yang digunakan untuk transfer file dari suatu server kepada suatu client dengan command “put” dan “get” dalam proses transfer file.
• POP3 (Post Office Protocol) POP adalah suatu protokol yang digunakan untuk mengambil mail dari suatu mail transfer agent/mail delivery agent, pada protokol ini sebuah mail akan di download ke dalam jaringan lokal.
• IMAP (Internet Message Access Protocol) Adalah protokol yang mempunyai fungsi yang sama dengan POP, yakni mengambil mail dari suatu mail transfer agent/mail delivery agent, hanya saja bila pada IMAP mail yang ada tidak di download dari suatu server, melainkan tetapada pada server itu sendiri.
• MIME (Multipurpose Internet Mail Exension) Merupakan protokol yang digunakan untuk mengirim file binary dalam bentuk teks.
• SMTP (Simple Mail Transfer Protocol) Adalah suatu protokol yang berguna untuk mengirimkan suatu mail kepada mail client lain melalui perantara mail server.
• SMB (Server Message Block) Protokol yang berguna untuk transfer berbagai server file DOS dan windows.
• Telnet Adalah protokol yang berguna untuk access remote login ke suatu host, dalam telnet tidak ada metode enkripsi, sehingga semua data berjalan secara plain text. SSH (Secure Shell) Serupa dengan Telnet, access remote login ke suatu host, tetapi SSH memiliki tingkat keamanan yang lebih baik dibandingkan dengan telnet, yakni mendukung enkripsi data.
• NNTP (Network News Transfer Protocol) Merupakan suatu protokol yang digunakan untuk menerima dan mengirim newsgroup.
• SNMP (Simple Network Management Protocol) Yakni merupakan protokol yang digunakan dalam suatu management jaringan. Semua protokol-protokol itu bekerja dengan fungsinya masing-masing, dan pada layer layer tertentu pula. Sehingga suatu jaringan komputer telah mempunyai peranan yang kuat dalam membangun suatu koneksi antar end-device to end-device ataupun kepada intermediary device sekalipun.
